什么是锂电池串联和并联,串并联注意事项

来源:恒帝 浏览量:187 次 发布日期:2019-09-06

锂电池组中,多个锂电池串联连接以获得所需的工作电压。 如果您需要更高的容量和更大的电流,您应该并联连接动力锂电池,锂电池组装设备的老化柜通过组合串联和并联两种方法可以知道高电压和高容量标准。

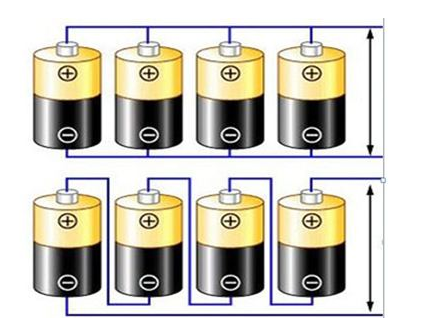

1、锂电池串并联方法

锂电池并联:电压不变,电池容量相加,内阻减小,可供电时间延长
锂电池串联:电压相加,容量不变


并联连接为了获得更多电量,可以并联多个电池。 除了并联电池之外,另一种选择是使用更大的电池,因为可以使用的电池有限, 此方法不适用于所有应用程序。 此外,大尺寸电池不适合专用电池所需的形状因数。 大多数化学电池可以并联使用,锂电池最适合并联使用。

例如,五个电池的并联连接的电池电压保持在3.6V,并且电流和运行时间增加五倍。 高阻抗或“开放”电池对电池并联电路的影响小于与电池串联的影响,但是,并联电池组可降低负载容量并缩短运行时间。

采用串并联连接方式时,设计灵活可以达到标准电池尺寸所需的额定电压和电流。 应注意,由于锂电池点焊机生产锂电池的不同连接方法,总功率不会改变。 功率等于电压乘以电流,对于锂电池,串联并联连接方法很常见。 其中最常用的电池组是18650锂电池,它有一个保护电路,一个锂电池保护板。 锂电池保护板可以监控串联的每个电池,因此其最大实际电压为42V。 该锂电池保护电路(即锂电池保护板)也可用于监控串联连接的每个电池的状态。

当串联使用18650锂电池时,必须遵循以下基本要求:电压应保持一致,内阻不应超过5毫欧,容量差不应超过10毫安。 另一种是保持电池的连接点清洁, 每个连接点都有一定的阻力。 如果连接点不干净或连接点增加,则内部电阻可能很高,这可能会影响整个锂电池组的性能。

2、锂电池串并联注意事项

一般锂电池串并联使用需要进行锂电池芯配对,配对的标准:锂电池芯电压差≤10mV,锂电池芯内阻差≤5mΩ,锂电池芯容量差≤20mA

电池并联时必须用同种电池。不同电池的电压不同,并联后,电压高的电池对电压低的电池充电,消耗了电能。

电池串联时也应该使用相同的电池。否则不同容量的电池串联后(比如同种电池新旧程度不同),容量小的电池先放光电,内阻增高,此时容量大的电池就会通过小容量电池的内阻放电,消耗电能,还会对它进行反充电。这样负载上的电压就会极大降低,无法工作,容量大的电池只相当于小容量的电池。
