手持POS机智能锂电池解决方案

来源:恒帝 浏览:55 次 发布日期:2019-06-12

手持POS机是一种多功能终端,把它安装在信用卡的特约商户和受理网点中与计算机联成网络,就能实现电子资金自动转帐,它具有支持消费、预授权、余额查询和转帐等功能,使用起来安全、快捷、可靠。大宗交易中基本经营情报难以获取,导入POS系统主要是解决零售业信息管理盲点。连锁分店管理信息系统中的重要组成部分。

一、POS机智能锂电池设计要求:

根据客户的要求和规格,设计与主机配套的POS机智能电池组,将带通信协议的智能电量计、锂电池及安全保护性能集成到解决方案中去,可达到智能锂电池组与POS机主机信息共享,最终实现合理、高效、安全的电池管理方案。在整个方案的设计过程中,以实现同主机的最完美的整合为方向,以确保电池、电池组及整个系统的安全性为前提,以满足相应的设计法规及认证法规为首选考虑。同时为了确保锂电池的安全性和可靠性,电池组内部都要采取多层保护,防止锂电池因过充电,过放电或短路而被破坏。

二、POS机智能锂电池设计方案:

1)保护板(PCM):主要是对可充电智能电池组进行设计的保护线路,由于锂电池本身的化学特性,需要提供智能电量计算、过充、过放、短路、过流及过温等保护功能。以避免引起燃烧、爆炸等危险。

2)保护IC(Protection IC):设计方案的主要保护功能芯片,对电芯进行过充、过放、过流、短路等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。

3)过流保护片(PTC):主要针对二次保护功能设计。PTC可恢复保险丝具有过流保护,自动恢复双重功能。电池产品里的PTC可以防止电池高温放电和不安全的大电流的发生。 4)103450锂离子电芯/103450 Li-ion cell(SANYO)。

5)场效应管(MOSFET):MOSFET管,在保护电路中起开关作用,永远使负载两端的电压不会升高也不会降低,保证电压稳定。

6)电量管理控制芯片(BQ26500):功能完整的电量检测计,具有一个测量电压与温度的模数转换器(ADC) 和一个测量电流与充电感测的模数转换器。电量检测计具有一个微处理器,负责执行电量检测计,能够提供剩余电量状态(Remaining State of Capacity)等信息,BQ26500产品还提供剩余可运行时间 (Run Time to Empty)。主机可随时向电量检测计查询这些信息,将电池信息通知用户。电量检测计的使用非常方便。让使用者随时掌握电池电能。

7)电池组封装:胶壳。

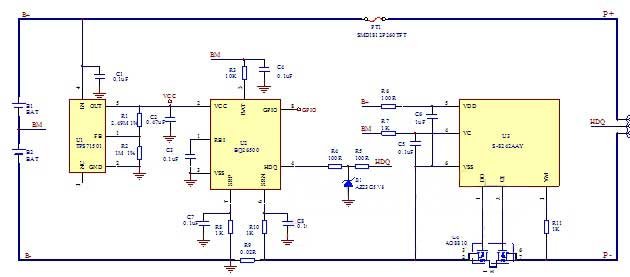

8)POS机智能电池设计方案原理图:

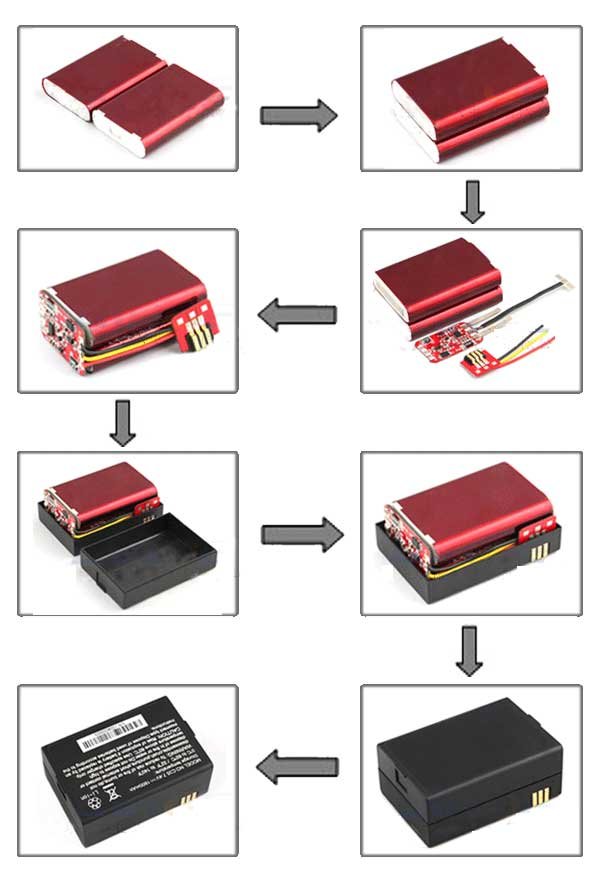

三、POS机智能锂电池产品实现图:
